產品概述
ZCQ型自吸式磁力驅動泵
該泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態(tài)，徹底解決了其他泵機械密封無法避免的跑、冒、滴之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、剛玉陶瓷、四氟石墨等材料制造。該系列泵既有CQ型磁力泵的功能，又集自吸于一身，不需底閥和引灌水，自吸高度(4m)。該泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便。
產品用途
可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位，抽送酸、堿、油類及稀有貴重液、毒液、揮發(fā)性液體，以及循環(huán)水設備配套，特別是易漏、易燃、易爆液體的抽送、因此它是有廣泛的用途,我們真誠的向用戶推薦這種新產品。
型號意義
例如：ZCQ65-50-145
Z-自吸式
CQ-磁力驅動泵
65-吸入口直徑(mm)
50-排出口直徑(mm)
145-葉輪直徑(mm)
|
型號
進口-出口 |
流量
Q
m3/h |
揚程
H
m |
轉速
n
r/min |
效率
ゥ
% |
配帶電
機功率
KW |
自吸
性能
m/3分 |
|
ZCQ20-16-100 |
0.8
1.6
1.9 |
8.5
12
6 |
2900 |
17
19
20 |
YS7112-0.37 |
4 |
|
ZCQ25-20-115 |
1.5
3
3.6 |
16.5
15
13.5 |
2900 |
24
26
27 |
YYB802-2-1.1 |
4 |
|
ZCQ32-25-115 |
1.9
3.2
3.8 |
17
15
13 |
2900 |
23
30
31 |
YYB802-2-1.1 |
4 |
|
ZCQ32-25-145 |
1.9
3.2
3.8 |
27
25
23 |
2900 |
21
28
29 |
YYB802-2-1.1 |
4 |
|
ZCQ40-32-125 |
3.8
6.3
7.5 |
22
20
18.5 |
2900 |
28
35
36 |
YYB90L-2-2.2 |
4 |
|
ZCQ40-32-160 |
3.8
6.3
7.5 |
34
32
29 |
2900 |
25
32
33 |
YYB120M-24.0 |
4 |
|
ZCQ50-40-145 |
7.5
12.5
15 |
27
25
23 |
2900 |
30
42
43 |
YYB112M-2-4.0 |
4 |
|
ZCQ50-40-160 |
7.5
12.5
15 |
34
32
29 |
2900 |
28
39
40 |
YYB112M-4.0 |
4 |
|
ZCQ50-32-200 |
7.5
12.5
15 |
52.5
50
48 |
2900 |
21
31
32 |
YYB132S2-2-7.5 |
4 |
|
ZCQ65-50-125 |
15
25
30 |
22
20
18.5 |
2900 |
40
51
52 |
YYB132S1-2-5.5 |
4 |
|
ZCQ65-50-160 |
15
25
30 |
34
32
29.5 |
2900 |
32
43
44 |
YYB132S2-2-7.5 |
4 |
|
ZCQ65-40-200 |
15
25
30 |
53
50
47 |
2900 |
25
37
38 |
YYB160M2-2-15 |
4 |
|
ZCQ80-65-125 |
30
50
60 |
22.5
20
18 |
2900 |
41
52
53 |
YYB132S2-2-7.5 |
4 |
|
ZCQ80-65-160 |
30
50
60 |
34
32
29 |
2900 |
36
48
49 |
YYB160M2-2-15 |
4 |
|
ZCQ80-50-200 |
30
50
60 |
53
50
47 |
2900 |
36
46
47 |
YYB180M-2-22 |
4 |
|
ZCQ80-50-250 |
30
50
60 |
84
80
75 |
2900 |
36
46
47 |
YYB220L2-2-37 |
4 |
|
ZCQ100-80-160 |
60
100
120 |
35
32
28 |
2900 |
46
55
56 |
YYB180M-2-22 |
4 |
|
ZCQ100-65-200 |
60
100
120 |
54
50
47 |
2900 |
42
53
56 |
YYB220L2-2-37 |
4 |
|
ZCQ100-65-250 |
60
100
120 |
86
80
74.5 |
2900 |
37
48
49 |
YYB250M-2-55 |
一、ZCQ型自吸式磁力泵（安裝方法）
1.開箱后檢查泵銘牌，校對自吸泵產品主要參數(shù)是否與使用要求相符。
2.自吸泵應水平安裝，泵體不得承受管路重量。
3.泵與管路應保持良好的密封。

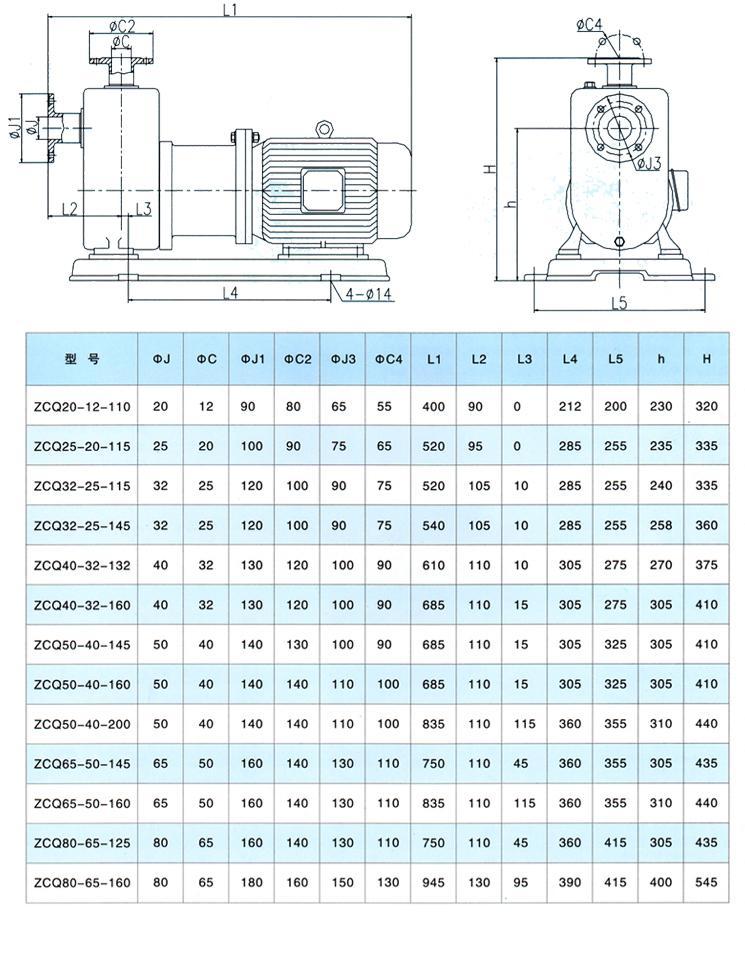

二、ZCQ型自吸式磁力泵（安裝尺寸）
